Модульные паровые котельные CERTUSS
Компания CERTUSS производит модульные паровые котельные в полной заводской готовности с паропроизводительностью от 500 до 8000 кг/ч.
Модульная паровая котельная применяется для обеспечения паром технологических процессов в различных отраслях. Котельные оснащаются котлами с высокой скоростью производства пара CERTUSS Universal серии TC и всем необходимым смонтированным, обвязанным и расключеным котловым оборудованием и оборудованием химводоподготовки для бесперебойной подачи пара. Модульные паровые котельные CERTUSS полностью автоматические и не требуют постоянного присутствия оператора котельной. Все котельные оснащаются принудительной вентиляцией с обогревом, электрическим погодозависимым обогрвом и окрашиваются в цвет RAL по Вашему желанию. Опционально модульные паровые котельные CERTUSS изготавливаются в северном исполнении.
В зависимости от Ваших потребностей (вид топлива, паропроизводительность, давление пара, температура пара, возврат конденсата и др.), котельная CERTUSS оснащается необходимым оборудованием. Кроме того, имеется возможность укомплектовать модуль котельной дополнительными узлами.
Оборудование CERTUSS имеет все необходимые разрешительные документы от Ростехнадзора и сертификаты.
По Вашему желанию, сервисная служба осуществляет монтажные, пусконаладочные работы и принимает газовые модульные котельные на техническое обслуживание.
Модульные паровые котельные CERTUSS, в зависимости от количества котлов, выпускаются в четырех исполнениях:
- Модульная паровая котельная CERTUSS с одним парогенератором с паропроизводительностью от 500 до 2000 кг/ч;
- Модульная паровая котельная CERTUSS с двумя парогенераторами с паропроизводительностью от 1000 до 4000 кг/ч;
- Модульная паровая котельная CERTUSS с тремя парогенераторами с паропроизводительностью от 1500 до 6000 кг/ч;
- Модульная паровая котельная CERTUSS с четырьмя парогенераторами с паропроизводительностью от 2000 до 8000 кг/ч.
|
Преимущества модульных паровых котельных CERTUSS
- Модульная паровая котельная CERTUSS поставляется в полной заводской готовности;
- Малая занимаемая площадь модульных паровых котельных CERTUSS;
- Котельная CERTUSS поставляется одним блоком и не требует дополнительного монтажа;
- Надежный монтаж котлового оборудования CERTUSS в заводских условиях;
- Полностью автоматизированная котельная не требует постоянного присутствия оператора;
- Котельные оснащаются парогенераторами серии Universal TC c модулируемыми горелками с плавным изменением мощности, наличием частотного преобразователя для управления питательным насосом и сенсорного экрана управления;
- Интегрированная система горелки CERTUSS с низким выбросом токсичных веществ;
- Демпфирование шумов и вибрации оборудования котельной;
- Энергосберегающая, немедленная адаптация к потребностям;
- Оснащение принудительной вентиляцией и электрическим погодозависимым обогрвом;
- В комплектацию модульной паровой котельной CERTUSS входит блок снабжения CVE с химводоподготовкой;
- По желанию, возможно оснащение дополнительным оборудованием.

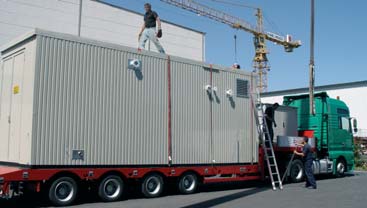

- Благодаря высокой степени мобильности модульные паровые котельные могут поставляться в кратчайшие сроки автомобильным или железнодорожным транспортом.
- Образцовая Сервисная служба и поставка запасных частей в сжатые сроки.
|
Технические характеристики модульных паровых котельных CERTUSS с одним котлом
| |
500/1 |
600/1 |
700/1 |
850/1 |
1000/1 |
1300/1 |
1500/1 |
1800/1 |
2000/1 |
| Паропроизводительность, кг/ч |
500 |
600 |
700 |
850 |
1000 |
1300 |
1500 |
1800 |
2000 |
| Тепловая мощность, кВт |
328 |
393 |
459 |
557 |
656 |
853 |
984 |
1180 |
1312 |
| Количество ступеней |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Максимальное рабочее давление, бар |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
| Допустимое максимальное давление, бар |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
| Расход природного газа, м3/ч (Q=10кВт/м3) |
36,4 |
43,6 |
50,9 |
61,8 |
72,7 |
94,6 |
109,1 |
130,9 |
145,7 |
| Расход сжиженного газа, м3/ч (Q=25,8кВт/м3) |
14,1 |
16,9 |
19,7 |
24,0 |
28,2 |
36,7 |
42,3 |
50,8 |
56,5 |
| Расход жидкого топлива, кг/ч (Q=11,86кВт/кг) |
30,6 |
36,8 |
42,9 |
52,1 |
61,3 |
79,8 |
92,0 |
110,4 |
123,0 |
| Высота, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
| Длина, мм |
6058 |
6058 |
6058 |
6058 |
6058 |
6058 |
6058 |
6058 |
6058 |
| Ширина, мм |
2438 |
2438 |
2438 |
2438 |
2438 |
2438 |
2438 |
2438 |
2438 |
| Типоразмер модуля, фут |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
Технические характеристики модульных паровых котельных CERTUSS с двумя котлами
| |
1000/2 |
1200/2 |
1400/2 |
1700/2 |
2000/2 |
2600/2 |
3000/2 |
3600/2 |
4000/2 |
| Паропроизводительность, кг/ч |
1000 |
1200 |
1400 |
1700 |
2000 |
2600 |
3000 |
3600 |
4000 |
| Тепловая мощность, кВт |
656 |
786 |
918 |
1114 |
1312 |
1706 |
1968 |
2360 |
2624 |
| Количество ступеней |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Максимальное рабочее давление, бар |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
| Допустимое максимальное давление, бар |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
| Расход природного газа, м3/ч (Q=10кВт/м3) |
72,8 |
87,2 |
101,8 |
123,6 |
145,4 |
189,2 |
218,2 |
261,8 |
291,4 |
| Расход сжиженного газа, м3/ч (Q=25,8кВт/м3) |
28,2 |
33,8 |
39,4 |
48,0 |
56,4 |
73,4 |
84,6 |
101,6 |
113,0 |
| Расход жидкого топлива, кг/ч (Q=11,86кВт/кг) |
61,2 |
73,6 |
85,8 |
104,2 |
122,6 |
159,6 |
184,0 |
220,8 |
246,0 |
| Высота, мм |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
| Длина, мм |
6058 |
6058 |
9000 |
9000 |
9000 |
9000 |
9000 |
9000 |
9000 |
| Ширина, мм |
2438 |
2438 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
| Типоразмер модуля, фут |
20 |
20 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
Технические характеристики модульных паровых котельных CERTUSS с тремя котлами
| |
1500/3 |
1800/3 |
2100/3 |
2550/3 |
3000/3 |
3900/3 |
4500/3 |
5400/3 |
6000/3 |
| Паропроизводительность, кг/ч |
1500 |
1800 |
2100 |
2550 |
3000 |
3900 |
4500 |
5400 |
6000 |
| Тепловая мощность, кВт |
984 |
1179 |
1377 |
1671 |
1968 |
2559 |
2952 |
3540 |
3936 |
| Количество ступеней |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Максимальное рабочее давление, бар |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
| Допустимое максимальное давление, бар |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
| Расход природного газа, м3/ч (Q=10кВт/м3) |
109,2 |
130,8 |
152,7 |
185,4 |
218,1 |
283,8 |
327,3 |
392,7 |
437,1 |
| Расход сжиженного газа, м3/ч (Q=25,8кВт/м3) |
42,3 |
50,7 |
59,1 |
72,0 |
84,6 |
110,1 |
126,9 |
152,4 |
169,5 |
| Расход жидкого топлива, кг/ч (Q=11,86кВт/кг) |
91,8 |
110,4 |
128,7 |
156,3 |
183,9 |
239,4 |
276,0 |
331,2 |
369,0 |
| Высота, мм |
3000 |
3000 |
3000 |
3000 |
3300 |
3300 |
3300 |
3300 |
3300 |
| Длина, мм |
9000 |
9000 |
9000 |
9000 |
12000 |
12000 |
12000 |
12000 |
12000 |
| Ширина, мм |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
| Типоразмер модуля, фут |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
40 |
Технические характеристики модульных паровых котельных CERTUSS с четырьмя котлами
| |
2000/4 |
2400/4 |
2800/4 |
3400/4 |
4000/4 |
5200/4 |
6000/4* |
7200/4* |
8000/4* |
| Паропроизводительность, кг/ч |
2000 |
2400 |
2800 |
3400 |
4000 |
5200 |
6000 |
7200 |
8000 |
| Тепловая мощность, кВт |
1312 |
1572 |
1836 |
2228 |
2624 |
3412 |
3936 |
4720 |
5248 |
| Количество ступеней |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
| Максимальное рабочее давление, бар |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
8-14-18 -22-29 |
| Допустимое максимальное давление, бар |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
10-16-20 -25-32 |
| Расход природного газа, м3/ч (Q=10кВт/м3) |
145,6 |
174,4 |
203,6 |
247,2 |
290,8 |
378,4 |
436,4 |
523,6 |
582,8 |
| Расход сжиженного газа, м3/ч (Q=25,8кВт/м3) |
56,4 |
67,6 |
78,8 |
96,0 |
112,8 |
146,8 |
169,2 |
203,2 |
226,0 |
| Расход жидкого топлива, кг/ч (Q=11,86кВт/кг) |
122,4 |
147,2 |
171,6 |
208,4 |
245,2 |
319,2 |
368,0 |
441,6 |
492 |
| Высота, мм |
3300 |
3300 |
3300 |
3300 |
3300 |
3300 |
3300* |
3300* |
3300* |
| Длина, мм |
12000 |
12000 |
12000 |
12000 |
12000 |
12000 |
12000* |
12000* |
12000* |
| Ширина, мм |
2500 |
2500 |
2500 |
2500 |
2500 |
2500 |
2500* |
2500* |
2500* |
| Типоразмер модуля, фут |
40 |
40 |
40 |
40 |
40 |
40 |
40х2 |
40х2 |
40х2 |
* отмеченные модульные паровые котельные CERTUSS поставляются в виде двух блоков.
|
|
|
|
